โฟชาร์ต

ผังงาน (Flowchart Diagram)

Process Symbol Input/Output Symbol Decision Symbol Terminal Symbol Document Symbol Connector Symbol ความหมายของผังงาน ผังงาน (Flowchart) คือ รูปภาพ (Image) หรือสัญลักษณ์(Symbol) ที่ใช้เขียนแทนขั้นตอน คำอธิบาย ข้อความ หรือคำพูด ที่ใช้ในอัลกอริทึม (Algorithm) เพราะการนำเสนอขั้นตอนของงานให้เข้าใจตรงกัน ระหว่างผู้เกี่ยวข้อง ด้วยคำพูด หรือข้อความทำได้ยากกว่า ผังงาน เป็นเครื่องมือแสดงขั้นตอน หรือกระบวนการทำงาน โดยใช้สัญลักษณ์ที่เป็นมาตรฐานเดียวกัน ซึ่งในสัญลักษณ์จะมีข้อความสั้น ๆ อธิบายข้อมูลที่ต้องใช้ ผลลัพธ์ หรือคำสั่งประมวลผลของขั้นตอนนั้น ๆ และเชื่อมโยงขั้นตอนเหล่านั้นด้วยเส้นที่มีลูกศรชี้ทิศทางการทำงานตั้งแต่เริ่มต้นจนจบกระบวนการ [1]p.208 ผังงานแบ่งได้ 2 ประเภท 1. ผังงานระบบ (System Flowchart) คือ ผังงานที่แสดงขั้นตอนการทำงานในระบบอย่างกว้าง ๆ แต่ไม่เจาะลงในระบบงานย่อย 2. ผังงานโปรแกรม (Program Flowchart) คือ ผังงานที่แสดงถึงขั้นตอนในการทำงานของโปรแกรม ตั้งแต่รับข้อมูล คำนวณ จนถึงแสดงผลลัพธ์ + สนับสนุนการสอนเขียนโปรแกรม การโปรแกรมแบบมีโครงสร้าง หรือ การโปรแกรมโครงสร้าง ประกอบด้วยอะไรบ้าง ผมขอตอบอย่างสั้น ๆ ว่าทุกภาษาต้องมีหลักการ 3 อย่างนี้คือ การทำงานแบบตามลำดับ(Sequence) การเลือกกระทำตามเงื่อนไข(Decision) และ การทำซ้ำ(Loop) แม้ตำราหลาย ๆ เล่มจะบอกว่า decision แยกเป็น if กับ case หรือ loop นั้นยังแยกเป็น while และ until ซึ่งแตกต่างกัน แต่ผมก็ยังนับว่าการเขียนโปรแกรม แบบมีโครงสร้างนั้น มองให้ออกแค่ 3 อย่างก็พอแล้ว และหลายท่านอาจเถียงผมว่าบางภาษาไม่จำเป็นต้องใช้ Structure Programming แต่เท่าที่ผมศึกษามา ยังไม่มีภาษาใด เลิกใช้หลักการทั้ง 3 นี้อย่างสิ้นเชิง เช่น MS Access ที่หลายคนบอกว่าง่าย ซึ่งก็อาจจะง่ายจริง ถ้าจะศึกษาเพื่อสั่งให้ทำงานตาม wizard หรือตามที่เขาออกแบบมาให้ใช้ แต่ถ้าจะนำมาใช้งานจริง ตามความต้องการของผู้ใช้แล้ว ต้องใช้ประสบการณ์ในการเขียน Structure Programming เพื่อสร้าง Module สำหรับควบคุม Object ทั้งหมดให้ทำงานประสานกัน 1. การทำงานแบบตามลำดับ (Sequence) รูปแบบการเขียนโปรแกรมที่ง่ายที่สุดคือ เขียนให้ทำงานจากบนลงล่าง เขียนคำสั่งเป็นบรรทัด และทำทีละบรรทัดจากบรรทัดบนสุดลงไปจนถึงบรรทัดล่างสุด สมมติให้มีการทำงาน 3 กระบวนการคือ อ่านข้อมูล คำนวณ และพิมพ์ 2. การเลือกกระทำตามเงื่อนไข (Decision or Selection) การตัดสินใจ หรือเลือกเงื่อนไขคือ เขียนโปรแกรมเพื่อนำค่าไปเลือกกระทำ โดยปกติจะมีเหตุการณ์ให้ทำ 2 กระบวนการ คือเงื่อนไขเป็นจริงจะกระทำกระบวนการหนึ่ง และเป็นเท็จจะกระทำอีกกระบวนการหนึ่ง แต่ถ้าซับซ้อนมากขึ้น จะต้องใช้เงื่อนไขหลายชั้น เช่นการตัดเกรดนักศึกษา เป็นต้น ตัวอย่างผังงานนี้ จะแสดงผลการเลือกอย่างง่าย เพื่อกระทำกระบวนการเพียงกระบวนการเดียว 3. การทำซ้ำ (Repeation or Loop) การทำกระบวนการหนึ่งหลายครั้ง โดยมีเงื่อนไขในการควบคุม หมายถึงการทำซ้ำเป็นหลักการที่ทำความเข้าใจได้ยากกว่า 2 รูปแบบแรก เพราะการเขียนโปรแกรมแต่ละภาษา จะไม่แสดงภาพอย่างชัดเจนเหมือนการเขียนผังงาน ผู้เขียนโปรแกรมต้องจินตนาการด้วยตนเอง

การเขียนผังงานในการทำงาน + ผังงาน เป็นเครื่องมือสำหรับวาดภาพ 2 มิติ นำเสนอขั้นตอนการดำเนินการ มักใช้ในการแสดงแบบโปรแกรมที่ไม่ซับซ้อนมากนัก ต่อมาก็มีการประยุกต์ใช้แสดงขั้นตอนการทำงานของส่วนงานต่าง ๆ เพราะสัญลักษณ์ในแผนภาพช่วยในการอธิบายการทำงานแบบมีเงื่อนไขได้ดีกว่าการเขียนเชิงพรรณา ประโยชน์ของการใช้ผังงาน 1. ทำให้เข้าใจ และแยกแยะปัญหาได้ง่าย (Problem Define) 2. แสดงลำดับการทำงาน (Step Flowing) 3. หาข้อผิดพลาดได้ง่าย (Easy to Debug) 4. ทำความเข้าใจโปรแกรมได้ง่าย (Easy to Read) 5. ไม่ขึ้นกับภาษาใดภาษาหนึ่ง (Flexible Language) + http://manufacturingvsmechanical.blogspot.com/2014/08/flow-chart-and-meaning.html + http://www.cutting-mats.net/flow-chart-template-3473.html

ทำความเข้าใจกับผังงานก่อนลงมือเขียน หน้าที่ของผังงาน คือ การนำเสนอกระบวนการ (Process) ในขอบเขตจำกัด ให้เข้าใจว่าหากรับข้อมูลเข้า (Input) แล้วจะประมวลผลอย่างไร จึงได้ออกมาเป็นผลลัพธ์ (Output) ในอดีตการเขียนโปรแกรม หรือกระบวนการไม่ซับซ้อน การมองภาพว่า input - process - output สามารถอยู่ในผังงานเดียวกันก็ทำได้ จึงนิยมใช้เป็นเครื่องมือสร้างทักษะให้กับผู้เริ่มต้นในการมองการประมวลผลของระบบทีละขั้นตอน ปัจจุบันการประมวลผล จะรับข้อมูล แล้วประมวลผล ส่งผลไปเป็นข้อมูลของอีกกระบวนการหนึ่ง อาจทำอย่างนี้อีกหลายรอบ ด้วยกระบวนการ และข้อมูลที่ต่างกัน การใช้ผังงานจึงได้รับความนิยมลดลงในการใช้แสดงแบบซอฟท์แวร์ขนาดใหญ่ เนื่องจากการประมวลผลมีความซับซ้อนมากขึ้น ปัจจุบันมีการใช้ Data Flow Diagram หรือ UML มาแสดงแบบซอฟท์แวร์ที่มองได้กว้างและครอบคลุมกว่า + Process = ประมวลผล + Procedure = กระบวนการ

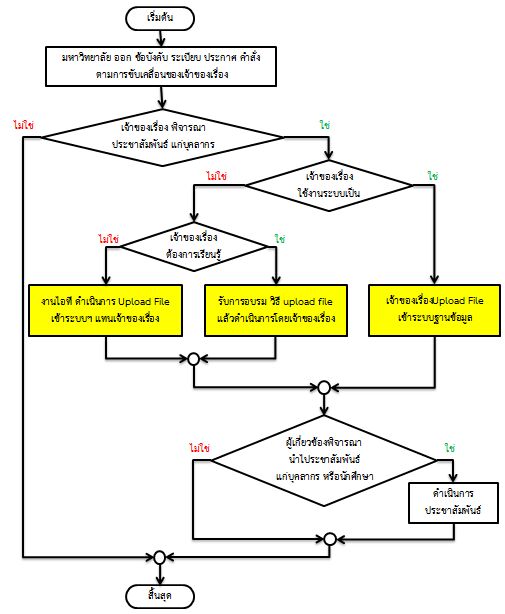

แผนผังนี้ .. สื่อว่าการดำเนินการภายหลังได้มีการออกระเบียบ ประกาศ คำสั่งนั้น มีหลายแนวทางในการนำเข้าระบบฐานข้อมูล หรือไม่นำเข้าระบบก็ได้ ทั้งนี้ขึ้นอยู่กับการพิจารณาของเจ้าของเรื่อง หากนำเข้าระบบซึ่งเป็นฐานข้อมูลภายใน ก็เลือกได้อีกว่าจะเผยแพร่โดยบุคคลที่เกี่ยวข้องหรือไม่ แสดงให้เห็นว่ามีทั้งระบบและกลไกที่เข้ามาเกี่ยวข้องในผังงานนี้ + flowchart_doc_sys.pptx เกณฑ์การตัดเกรด แต่ละแบบ

	การเขียนผังงาน

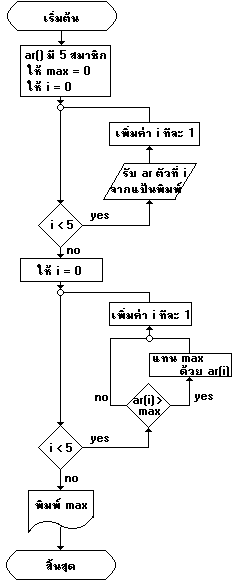

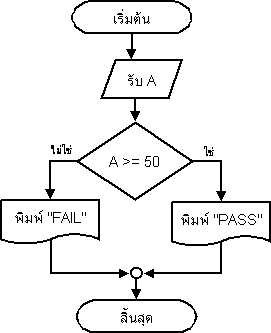

โจทย์ที่ 1 - พิมพ์เลข 0 ถึง 4 ทางจอภาพ ตัวอย่างผังงาน โจทย์ที่ 2 - รับค่าจากแป้นพิมพ์เก็บลงตัวแปรอาร์เรย์ 5 ตัว - แล้วทำซ้ำอีกครั้ง เพื่อหาค่าสูงสุด ตัวอย่างผังงาน อัลกอริทึม 1. กำหนดค่าเริ่มต้นให้ max, i และ ar 2. ทำซ้ำเพื่อรับค่าเก็บใน ar ให้ครบ 5 ครั้ง 3. กำหนดค่าเริ่มต้นให้ i อีกครั้ง 4. ทำซ้ำเพื่อนำค่าที่เก็บไว้ใน ar มาหาค่า max 5. พิมพ์ค่าสูงสุด ที่หาได้ ภาพจาก facebook.com   ถ้าเขียนผังงานจากภาพนี้ จะเขียนอย่างไร ตัวอย่างผังงานระบบไฟแดง โจทย์ที่ 3 - พิมพ์พีระมิดของตัวเลขดังตัวอย่าง - มีโจทย์อีกหลายสิบให้ฝึกทำ Result 1 12 123 1234 12345 Source Code <? $i = 1; while ($i <= 5){ $j = 1; while ($j <= $i) { echo $j; $j++; } echo "<br>"; $i++; } ?> Source Code #include <iostream.h> #include <conio.h> void main() { for(int i=1;i<=5;i++) { for(int j=1;j<=i;j++) { cout << j; } cout << "end" << '\n'; } getch(); } ดาวน์โหลด :diaflowchart01.dia Dia - Diagram Drawing ใน ซีดีจันทรา บล็อก : ดาวน์โหลด : บนแฟรชไดร์ฟ 21 MB : UML by dia : ซีดีจันทรา + Dia (ไดอะ) เป็นโปรแกรมวาดภาพกราฟฟิกส์แบบเวกเตอร์ที่ออกแบบมา เพื่อให้ใช้ในการ เขียนไดอะแกรมโดยเฉพาะ สามารถเขียนไดอะแกรมได้หลายชนิดอย่างรวดเร็ว Dia มี ชุดออปเจคที่ช่วยในการวาด Entity Relationship Diagram, UML Diagram, Flowchart Diagram, Network Diagram ,วงจรไฟฟ้าอย่างง่าย ๆ รวมถึงไดอะแกรมอื่น นอกจากนี้ Dia ยังสามารถเพิ่มชุดออปเจคได้ด้วยการเขียนไฟล์ XML + Dia รุ่น 0.97.2 สามารถใช้งานผ่าน Flash Drive โดยไม่ต้องติดตั้ง เรียกใช้ได้ทันที Files + flowchart1.dia + flowchart1.pptx

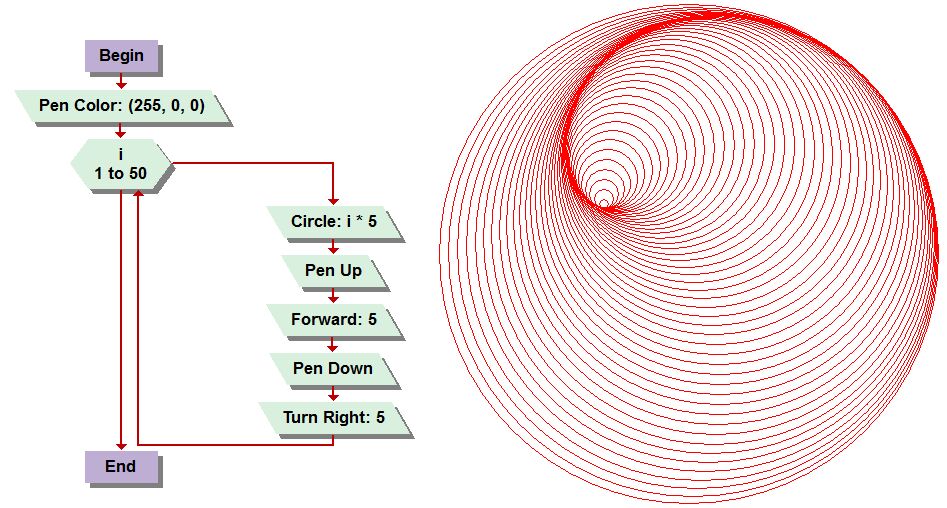

โปรแกรม visual logic คือ เครื่องมือสำหรับวาดผังงาน (Flowchart) แบบแทรกภาพ และสามารถสั่งประมวลผล เพื่อทดสอบการรับข้อมูล การแสดงผล การทำซ้ำ การทำงานตามเงื่อนไข แล้วยังมีสัญลักษณ์สำหรับวาดภาพ หรือเพิ่มเสียงได้ ซึ่งสัญลักษณ์ที่มีให้ใช้มีครอบคลุมการใช้งานพื้นฐาน เช่น input, assignment, output, if, for, while, exit, make array เป็นต้น หลังวาดผังงานเสร็จสามารถ export ออกไปเป็น code ภาษา Pascal หรือ Visual Basic ได้ + ถ้าสนใจโปรแกรมนี้ เข้าไปศึกษารายละเอียดที่ visuallogic.org หรือ download demo version มาทดสอบได้ครับ
